Kabel Jaringan Cross dan Straight

Diposkan pada oleh aldi

Setelah mengetahui beberapa perangkat dalam jaringan komputer, disini aldiy ingin berbagi informasi lagi mengenai kabel untuk menghubungkan jaringan internet ke komputer yaitu kabel internal(LAN), kabel LAN tersebut terdiri dari 2 jenis yaitu ada kabel cross dan straight.

Berikut Urutan dan Fungsi Setiap Urutan Kabel Cross

Kabel cross merupakan kabel dengan susunan warna yang berbeda setiap ujungnya. Kabel cross ini digunakan untuk menghubungkan device yang sama atau hanya untuk 2 device/komputer dengan jaringan yang sama.

Urutan Kabel Cross

Ujung A

  1. Putih Orange
  2. Orange
  3. Putih Hijau
  4. Biru
  5. Putih Biru
  6. Hijau
  7. Putih Coklat
  8. Coklat

Ujung B

  1. Putih Hijau
  2. Hijau
  3. Putih Orange
  4. Biru
  5. Putih Biru
  6. Orange
  7. Putih Coklat
  8. Coklat

Fungsi Urutan Kabel Cross

  1. Mengirim data
  2. Mengirim data
  3. Menerima data
  4. (Tidak ada)
  5. (Tidak ada)
  6. Menerima data
  7. (Tidak ada)
  8. (Tidak ada)

Berikut Urutan dan Fungsi Setiap Urutan Kabel Straight

Kabel Straight merupakan kabel dengan susunan warna yang sama setiap ujungnya kebalikan dari kabel cross yang berbeda setiap ujungnya. Kabel Straight digunakan untuk menghubungkan 2 komputer ataupun lebih, dengan melalui perantara seperti hub ataupun switch.

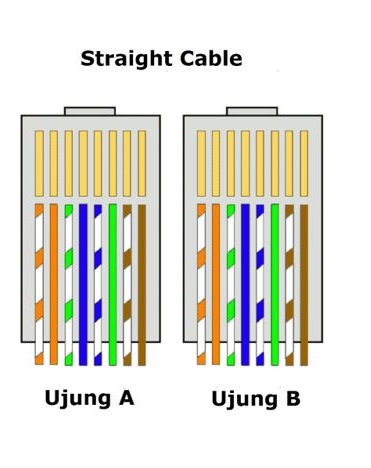

Urutan Kabel Straight

Ujung A

  1. Putih Orange
  2. Orange
  3. Putih Hijau
  4. Biru
  5. Putih Biru
  6. Hijau
  7. Putih Coklat
  8. Coklat

Ujung B

  1. Putih Orange
  2. Orange
  3. Putih Hijau
  4. Biru
  5. Putih Biru
  6. Hijau
  7. Putih Coklat
  8. Coklat

Fungsi Urutan Kabel Straight

Ujung A

  1. Mengirim data
  2. Mengirim data
  3. Menerima data
  4. (Tidak ada)
  5. (Tidak ada)
  6. Menerima data
  7. (Tidak ada)
  8. (Tidak ada)

Ujung B

Fungsi Urutan Kabel Straight

  1. Menerima data
  2. Menerima data
  3. Mengirim data
  4. (Tidak ada)
  5. (Tidak ada)
  6. Mengirim data
  7. (Tidak ada)
  8. (Tidak ada)

Perbedaan kabel cross dan straight dalam pengiriman data dan penerimaan data:

Pengiriman Data dan Penerimaan Data Kabel Cross (Pengiriman dan penerimaan data kabel silang) dari computer ke computer yaitu Pengiriman data oleh network adapter komputer 1 akan diterima sebagai sinyal penerima di network adapter komputer 2 dan penerimaan data oleh network adapter komputer 1 adalah merupakan pengiriman data oleh network adapter komputer 2.

Pengiriman Data dan Penerimaan Data Kabel Straight (Pengiriman data dengan model kabel lurus) dari data dikirimkan ke hub/switch baru dari hub dikembalikan. Pengiriman data oleh network adapter akan diterima sebagai signal pengiriman data oleh hub/switch dan penerima data di network adapter dan penerimaan data oleh hub/switch.
