2. Kabel Coaxial

Kabel Coaxial

Kabel coaxial atau popular disebut “coax” terdiri atas konduktor silindris melingkar, yang menggelilingi sebuah kabel tembaga inti yang konduktif. Untuk LAN, kabel coaxial menawarkan beberapa keunggulan. Diantaranya dapat dijalankan dengan tanpa banyak membutuhkan bantuan repeater sebagai penguat untuk komunikasi jarak jauh diantara node network, dibandingkan kabel STP atau UTP. Repeater juga dapat diikutsertakan untuk meregenerasi sinyal-sinyal dalam jaringan coaxial sehingga dalam instalasi network cukup jauh dapat semakin optimal. Kabel coaxial juga jauh lebih murah dibanding Fiber Optic, coaxial merupakan teknologi yang sudah lama dikenal. Digunakan dalam berbagai tipe komuniksai data sejak bertahun-tahun, baik di jaringan rumah, kampus, maupun perusahaan.

Kecepatan dan keluaran: 10 -100 Mbps
Biaya rata-rata per node: murah
Media dan ukuran konektor: medium
Panjang kabel maksimum: 200m (disarankan 180m) untuk thin-coaxial dan 500m untuk thick-coaxial

Tipe kabel coaxial ini sering disebut dengan thicknet, namun saat ini sudah banyak ditinggalkan. Kabel coaxial lebih mahal saat diinstal dibandingkan kabel twisted-pair.

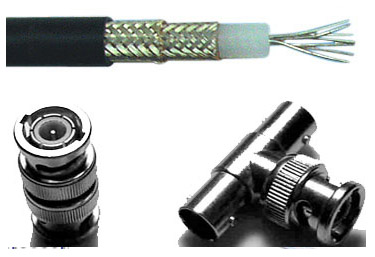

Bagian – bagian dari kabel coaxial:
Kabel coaxial terdiri atas dua kabel yang diselubungi oleh dua tingkat isolasi. Tingkat isolasi pertama adalah yang paling dekat dengan kawat konduktor tembaga. Tingkat pertama ini dilindungi oleh serabut konduktor yang menutup bagian atasnya yang melindungi dari pengaruh elektromagnetik. Sedangkan bagian inti yang digunakan untuk transfer data adalah bagian tengahnya yang selanjutnya ditutup atau dilindungi dengan plastik sebagai pelindung akhir untuk menghindari dari goresan kabel. Berikut adalah bagian-bagian kabel coaxial beserta fungsinya:

Konduktor, bagian ini merupakan inti dari kabel yang berfungsi sebagai lalu lintas data dalam jaringan
Grounding merupakan kabel berserabut yang dipilin menyilang dan mengelilingi isolator dalam. Bagian kabel ini berfungsi untuk mengantisipasi pengaruh interfensi frekuensi listrik yang tidak diinginkan.
Isolator dalam merupakan bagian kabel yang berfungsi untuk melindungi bagian konduktor.
Isolator luar merupakan bagian kabel yang terletak pada kulit terluar yang berfungsi sebagain pelindung kabel secara keseluruhan.

Kelebihan dan Kelemahan Kabel Coaxial :

Harga relatih murah
Jarak jangkauannya cukup jauh.
Dapat digunakan untuk menyalurkan informasi sampai dengan 900 kanal telepon
Karena menggunakan penutup isolasi maka kecil kemungkinan terjadi interferensi dengan system lain.

Kekurangan Kabel Coaxial Pada Jaringan Komputer:

Sulit pada saat melakukan instalasi
Mempunyai redaman yang relative besar, sehingga untuk hubungan jauh harus dipasang repeater-repeater sebagai penguat sinyal
Jika kabel dipasang di atas tanah, rawan terhadap gangguan-gangguan fisik yang dapat berakibat putusnya hubungan
